View Issue Details [ Jump to Notes ] [ Issue History ] [ Print ]
IDProjectCategoryView StatusDate SubmittedLast Update
0002581SAS.Планета[All Projects] Багpublic16-12-2014 19:1110-06-2016 09:45
Reporterxcage
Assigned Tozed
PrioritylowSeveritymajorReproducibilityalways
StatusresolvedResolutionfixed
PlatformWindowsOSWindows Pro 8.1OS Versionх64
Product Version141212
Target Version160707Fixed in Version160707
Summary0002581: выворачивает склеенные растры в формате jpeg2000

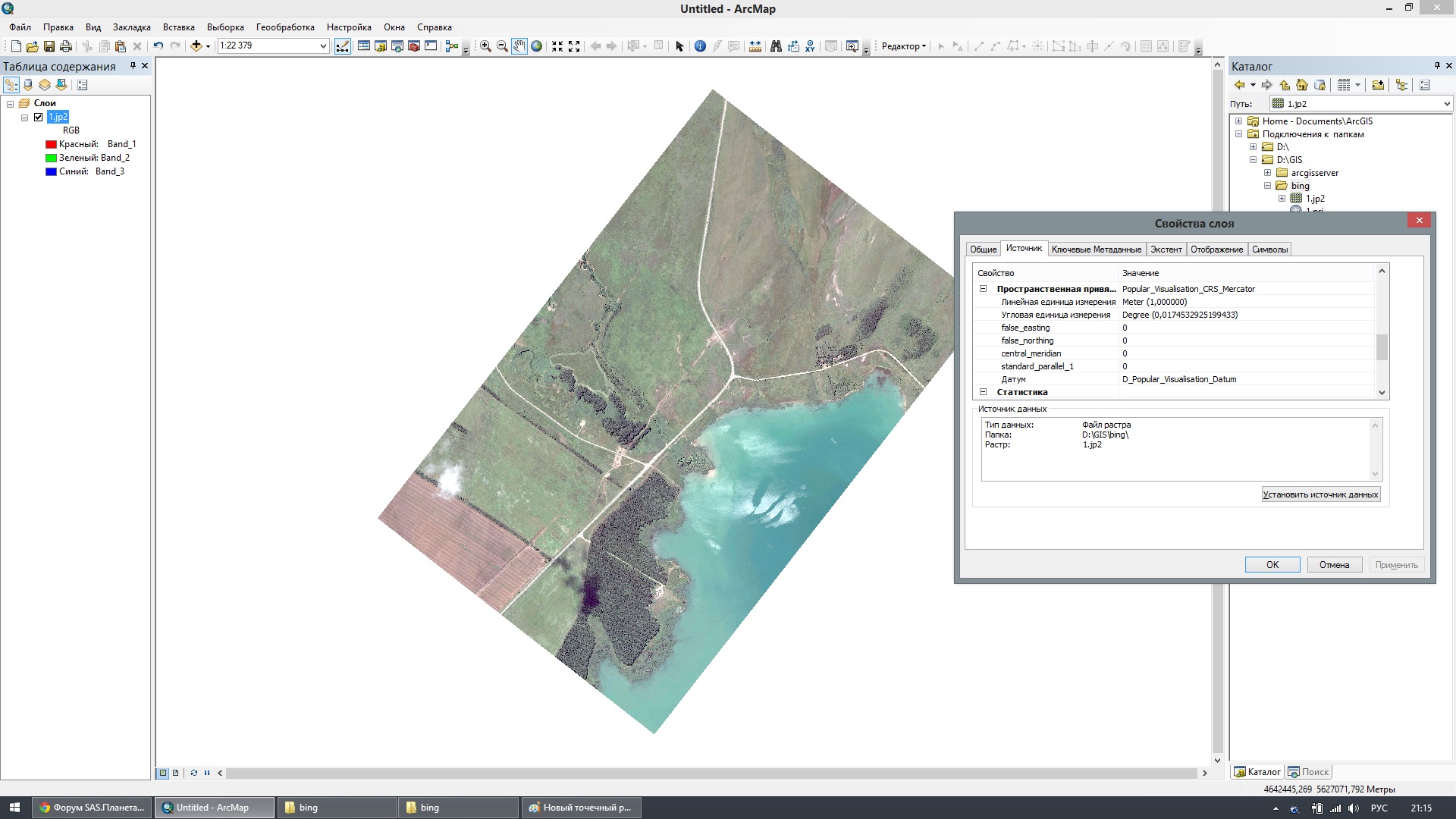

DescriptionПри склейке снимка "Bing Maps - спутник" в формате jpeg2000 и последующем открытии в ArcMap 10.1, растр непонятным образом выворачивает.
Пробовал менять проекцию при склеивании снимка - не помогает.

Привязка слетает только с jpeg2000 и не со всеми сервисами, например "ТопоКарта (маршруты.ру)" в jpeg2000 садится нормально..

На другой машине с Windows 7 x64, приходит то же самое..
TagsECW, глюк в библиотеке
Attached Filesjpg file icon 2.jpg [^] (390,057 bytes) 16-12-2014 19:11
png file icon GM15_JP2_perepodvypodvert.PNG [^] (290,216 bytes) 02-06-2016 13:17
png file icon GM15_JP2problem.PNG [^] (694,548 bytes) 02-06-2016 18:18

- Relationships

-  Notes
(0015051)
vdemidov (manager)
17-12-2014 09:22

 Для начала советую выяснить у людей знающих хоть что-то про ArcMap чем же ему конкретные файлы не нравятся и сообщить сюда результаты. Советую заняться этим если вас интересует результат, так как я ArcMap никогда не видел и ставить что бы разобраться не собираюсь.
(0017288)
VMatveev (reporter)
02-06-2016 13:21

 О, меня тоже замучила эта проблема с некорректной привязкой JP2-файлов, склеенных САС-ом. Global Mapper тоже открывает их с переподвыподвёртом каким-то... :(
Скриншот прикрепил.
(0017289)
zed (manager)
02-06-2016 13:48

 В чём заключается некорректность привязки? Проблема была всегда или появилась в какой-то момент (какой)?
(0017295)
VMatveev (reporter)
02-06-2016 18:17

 В чём заключается некорректность привязки? Проблема была всегда или появилась в какой-то момент (какой)?

В том, что JPEG2000 из САС-а криво ложатся на карту мира. Остальные форматы,типа ECW, отображаются нормально. Думаю, дело в некорректном заполнении метаданных, в теле JP2-файла, поскольку сопутствующие файлы привязки, типа*.map или *.w совершенно корректны. И эта проблема была всегда и во всех версиях САС, которыми я пользовался. Откопал версию 101206 — так JP2-файлы из неё пусть и не "гнутся" причудливым образом, но поворачивается на некоторый угол. Прикрепляю ещё скрин, со всем этим безобразием.
Повторюсь: с другими форматами таких проблем нет.
(0017296)
vdemidov (manager)
02-06-2016 19:54

 >Остальные форматы,типа ECW, отображаются нормально
Очень интересно. В САС экспорт в JPEG2000 сделан при помощи библиотек экспорта в ECW. Там, насколько я помню, только расширение создаваемого файла отличается, а все остальное абсолютно одинаково.
(0017297)
zed (manager)
02-06-2016 21:54

 GlobalMapper 9 при открытии файла пишет, что ему не удаётся распознать датум и проекцию и просит указать руками, после чего отображает картинку абсолютно нормально. А вот новые версии (тестил на 14) распознают проекцию автоматом, но картинка кривая.

Заметил, что GM9 использует ECW версии 3.3.0.188, в составе GM14 лежит аж 2 версии: 3.1.0.350 и 4.2.1.128.

А вот в SAS какая-то чертовщина:
- NCScnet и NCSUtil версии 1.0.0.1
- NCSEcw версии 3.1.0.350
- NCSEcwC без версии, но в хидерах сгенерированного jp2 записано, что версия компрессора 3.3.0.116

Заменил в SAS все ECW либы на версию 3.3.0.188 из GM9 и баг пропал!

Вот что пишется в хидеры сейчас:


<gml:coordinates>3828302.7344421418000,5753917.3905314533000</gml:coordinates>

<gml:offsetVector gml:id="p1">-0.9411437541010,-0.7353020875558,0.0000000000000</gml:offsetVector>

<gml:offsetVector gml:id="p2">0.7353020875557,-0.9411437541011,0.0000000000000</gml:offsetVector>



fOriginX:			3827488.645095

fOriginY:			5753281.354226

fCellIncrementX:		1.194329

fCellIncrementY:		-1.194329

fCWRotationDegrees:	        -52.000000

szProjection:		        EPSG:3785

szDatum:			EPSG:6055


А вот, что стало после замены либ ECW:


<gml:coordinates>3827488.6450948445000,5754314.4484361345000</gml:coordinates>

<gml:offsetVector gml:id="p1">0.0000000000000,-1.1943285669561,0.0000000000000</gml:offsetVector>

<gml:offsetVector gml:id="p2">1.1943285669560,0.0000000000000,0.0000000000000</gml:offsetVector>



fOriginX:			3827488.645095

fOriginY:			5753281.354226

fCellIncrementX:		1.194329

fCellIncrementY:		-1.194329

fCWRotationDegrees:	        0.000000

szProjection:		        EPSG:3785

szDatum:			EPSG:6055
(0017298)
zed (manager)
02-06-2016 21:58

 Заменить либы до релиза 160606 или после?
(0017302)
zed (manager)
03-06-2016 07:59

 А нет, заменять нельзя. У нас лежат патченные либы ECW, без ограничений на размер растра, а если взять от GM9, то оно не даёт склеить большие растры (вываливается ошибка 54).
(0017303)
vdemidov (manager)
03-06-2016 08:58

 Ну, тогда откладываем это в долгий ящик. Если вдруг найдутся патченные длл более поздней версии, тогда и поменяем.
(0017304)
zed (manager)
03-06-2016 09:17

 Как вариант, после создания растра можно либо вырезать из него всю геопривязку, либо исправить её (там GeoTiff + дублирование в xml).
(0017305)
vdemidov (manager)
03-06-2016 11:01

 В любом случае это не на ближайший релиз.
(0017311)
zed (manager)
06-06-2016 18:58

 Нашёл сорцы ecw, в них нашёл баг, пофиксил его и пересобрал либы. Баг жил в NCSEcwC.dll (была упущена инициализация поля структуры).

Можно было ограничиться пересборкой только этой либы, но под рукой не было 2003-й студии, поэтому пересобрал всё в 2008-й. Если багов не будет (с ECW и JPEG2000), то ОК, в противном случае могу вернуть старые либы, пересобрав только NCSEcwC.

Тестируйте следующую ночнушку.
(0017312)
zed (manager)
06-06-2016 19:24
edited on: 06-06-2016 19:25

 А вообще, чё ждать? Вот тут пересобранные либы: https://yadi.sk/d/e8uCYP3QsJP6U - распаковать в папку с SAS и можно тестировать.
(0017313)
zed (manager)
08-06-2016 09:51

 Жду хоть какого-нибудь отзыва. На малых размерах я протестировал, проверьте какое поведение будет при склейке огромных растров?
(0017315)
VMatveev (reporter)
08-06-2016 18:31

 Склеил в JP2 растр размерами 131072х131072, весь мир в z10, в меркаторской проекции (EPSG:3875) — он ложится нормально, разрешение указано корректно.
А вот с проекцией широта-долгота (EPSG:4326) хоть и склеивает в JP2 любых размеров, но привязка опять неверная. Скорее всего неправильно указано разрешение: оно неправдоподобно велико, и одинаковое вне зависимости от масштаба склейки.
ECW "садится" правильно в любой проекции, но разрешение тоже неверное.

Версия программы 131111.7624, с обновленными либами.

Вот хидер JP2 склеенного на z6, размеры растра 8192х4096:


<gml:coordinates>-180.0000000000000,270.0000000000000</gml:coordinates>

<gml:offsetVector gml:id="p1">0.0000000000000,-0.0439453125000,0.0000000000000</gml:offsetVector>

<gml:offsetVector gml:id="p2">0.0439453125000,0.0000000000000,0.0000000000000</gml:offsetVector>





fOriginX:			-180.000000

fOriginY:			90.000000

fCellIncrementX:		0.043945

fCellIncrementY:		-0.043945

fCWRotationDegrees:	0.000000

szProjection:		EPSG:4326

szDatum:			EPSG:6326
(0017316)
zed (manager)
08-06-2016 18:34

 > Версия программы 131111
Обновитесь.

И не понятно, если "садится" правильно, то в чём проблема?

Что записывается в world файл, если включить его создание? Там, по-идее, должно быть то же самое.
(0017317)
zed (manager)
08-06-2016 18:38

 И ещё: в географической проекции юниты в градусах, а у меркатора в метрах. Естественно, будет отличие в порядке величин.
(0017318)
VMatveev (reporter)
08-06-2016 18:57

 И не понятно, если "садится" правильно, то в чём проблема?
В lat/lon правильно "садится" только ECW.

А JP2, склеенный в lat/lon, "улетает" куда-то в точку с нулевыми координатами.


Что записывается в world файл, если включить его создание? Там, по-идее, должно быть то же самое.

В world-файле прописывается всё то же самое, да.
(0017319)
zed (manager)
08-06-2016 19:09
edited on: 08-06-2016 19:10

 Да, какая-то фигня. При открытии в GlobalMapper jp2 в lat/lon он пишет, что там юниты метры. Похоже на ещё один баг в либах ECW, теперь с привязкой при записи GeoTiff. Я на такое, кстати, только что при экспорте в Tiff наступил. Тоже поначалу метры записал.

Вот что там в GeoTiff (который в хидерах jp2) залетает:


Exif Byte Order                 : Little-endian (Intel, II)

Photometric Interpretation      : BlackIsZero

Strip Offsets                   : 929

Rows Per Strip                  : 1

Strip Byte Counts               : 1

X Resolution                    : 1

Y Resolution                    : 1

Resolution Unit                 : None

Pixel Scale                     : 1.07288360595703e-005 1.07288360595703e-005 0

Model Tie Point                 : 0 0 0 34.3829154968262 45.8308303356171 0

Geo Tiff Version                : 1.1.0

GT Model Type                   : Projected

GT Raster Type                  : Pixel Is Area

Warning                         : Missing string data for GTCitation

Projected CS Type               : Unknown (4326)

Proj Linear Units               : Linear Meter

Image Size                      : 1621x603

тут строчка "Proj Linear Units : Linear Meter" совсем не к месту.

Придётся опять либу пересобирать :(
(0017320)
zed (manager)
08-06-2016 21:52

 Пофиксил. Обошлось изменениями в SAS, так что тестируйте ночнушку.
(0017329)
VMatveev (reporter)
10-06-2016 09:05

 Потестил ночнушку. Теперь JP2, склеенный в lat/lon, открывается и "садится" в GM совершенно корректно. Крупные растры создаются вроде нормально.
Спасибо!
